程力专用汽车股份有限公司销售十九分公司-陕汽后双桥多功能除雪车

陕汽后双桥多功能除雪车

（一、）整车介绍

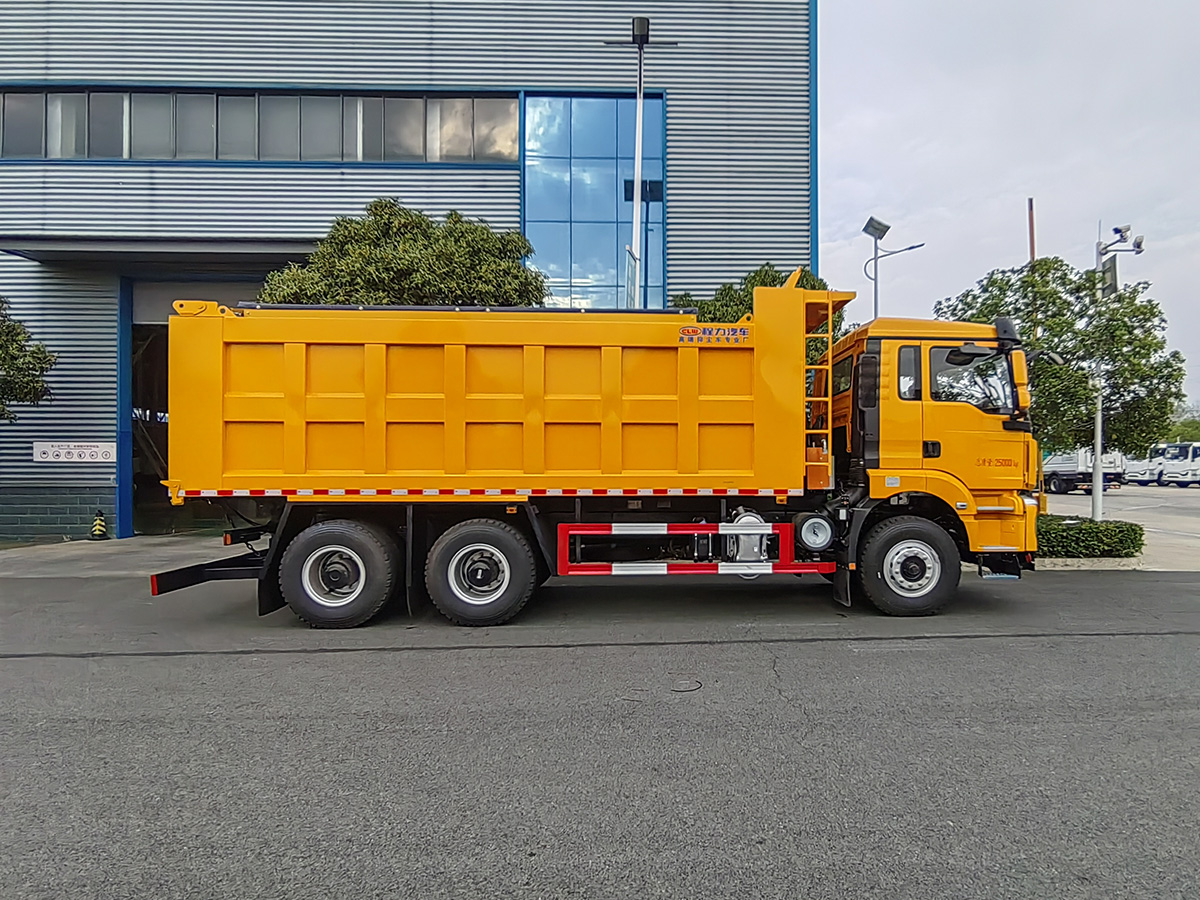

陕汽后双桥除雪车，匹配SX1259MB4F1C型底盘，上装由箱体、融雪撒布机、破冰机、除雪铲、电气系统、液压系统以及其他附件组成。

底盘配置: 陕汽新M3000标准驾驶室,底盘型号：SX1259MB4F1C,驱动6×4，发动机国六潍柴350马力，型号：WP9H350E62, 变速箱法士特10档, 前桥MAN7.5T,后桥13吨，速比5.262, 轴距4375+1400,,轮胎12.00R20，300L铝合金油箱，车架850×300(8+7)，驾驶室液压悬置、空气主座椅、手动翻转、电动空调、电动摇窗机、天行健智雅版、180Ah免维护蓄电池、ABS、车下启动熄火功能、QH50右侧，法兰取力、中控锁。货箱尺寸5800*2400*1500mm.

公告参数：

产品名称	陕汽后双桥除雪车	产品**	程力威
总质量(Kg)	25000	罐体容积(m3)
额定载质量(Kg)	7970,8370,9470	外形尺寸(mm)	9850×2550×3250,3400
整备质量(Kg)	15400,16500,16900	货厢尺寸(mm)	××
轴数	3	轴距(mm)	4375+1400,4575+1400,5775+1400
底盘型号	SX1259MB4F1C	底盘名称	载货汽车底盘（二类）
外形尺寸(mm)	9700,9900,11100×2550×3120,3260	轮胎数	10
燃料种类	柴油	轮胎规格	11.00R20 18PR,12R22.5 18PR,12.00R20 16PR
排放标准	GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
WP8.350E62	潍柴动力股份有限公司	7800	257

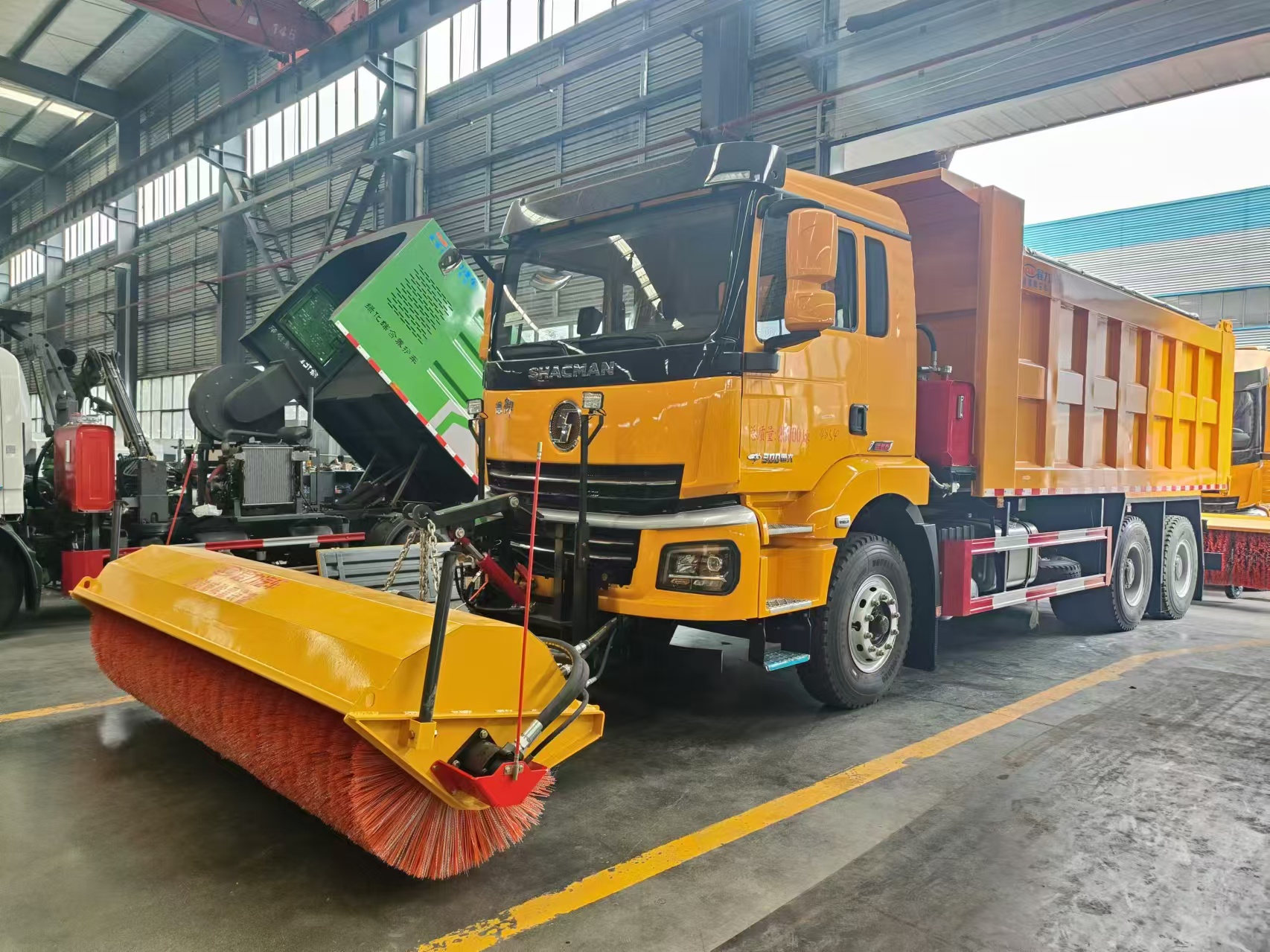

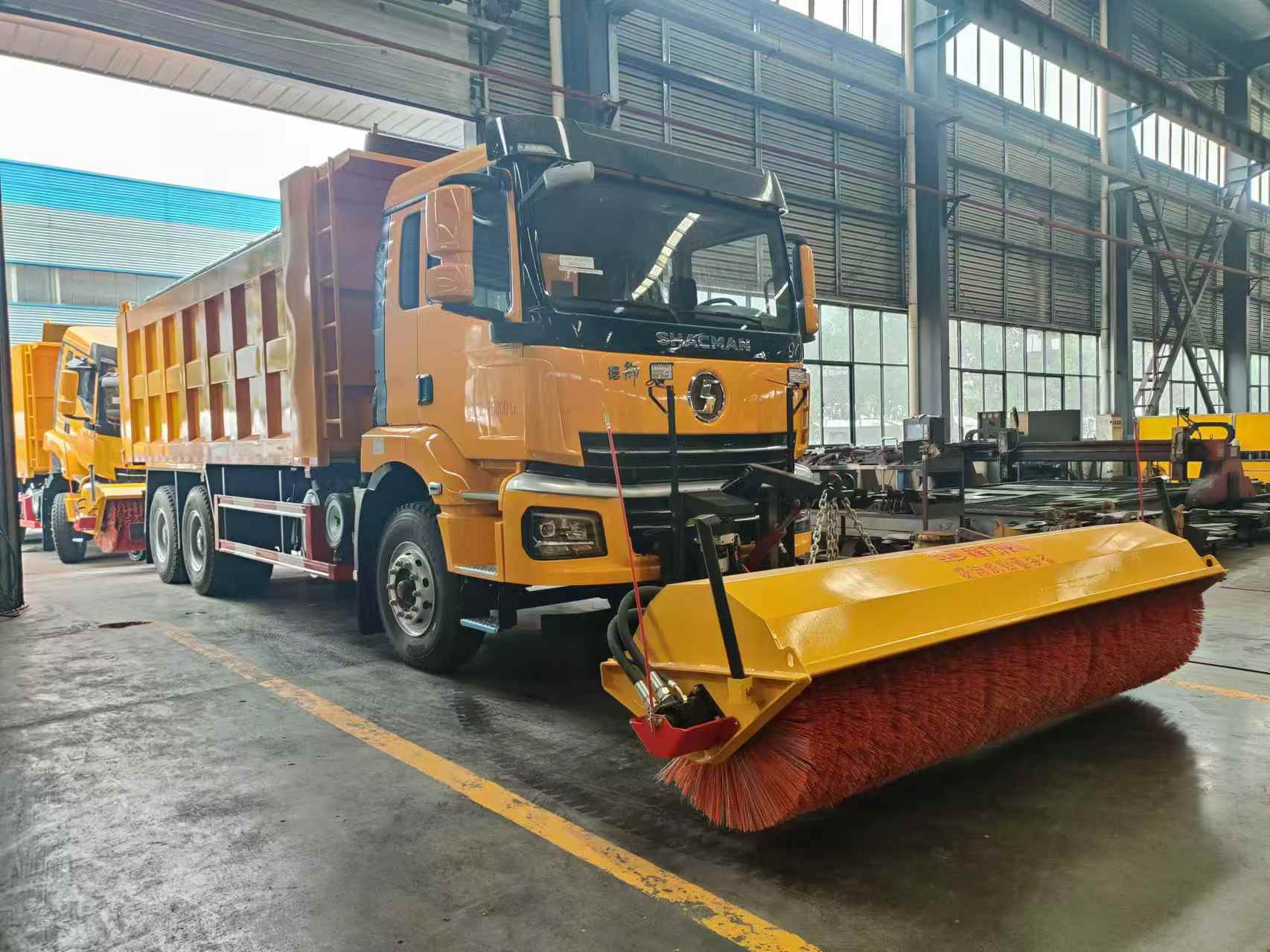

（一）车取力扫雪滚刷

一、前置式除雪滚刷参数表：

基本参数	型号	HL-S3600
	外形尺寸（长x宽x高）（mm）	3800X2200X1200
	重量（kg）	≥1200
	作业速度（km/h）	45
	左右偏转角	≥30°
	扫雪滚刷直径（mm）	810
	**轮胎	400-8
	单个轮胎承载（kg）	1000kg
作业参数	除雪厚度（mm）	150-500mm
作业参数	有效除雪宽度（mm）	3600
液压系统参数	滚刷工作转速（r/min）	270-560
	**压力（Mpa）	≥30
	适用温度	-45°
	直流电瓶要求	12V 24V
	双侧马达**工作扭矩（N·m）	≥1780
	取力方式	车载变速箱取力（或者分动箱）
	液压油泵	100

一、配套件说明。

车载取力器、联轴器、液压油泵、散热器、液压油箱、液压油管、电磁阀及电控组成。

二、滚刷刷头说明

1、滚刷刷罩材质：优质碳钢。刷罩前端配有可调整角度压雪档板。

2、滚刷刷毛触地宽度调整方式：落地自动调整，可进行纵向地面仿型，自适应带有坡度的路面，且可缓冲避障。设有下压保护功能。

3、滚刷轴采用一根整轴式设计，刷轴做动平衡试验，保证高转速状态下滚刷运行平稳。

4、滚刷两侧有示宽**示装置，内置LED爆闪**。

5、滚刷支撑轮：采用重载高速叉车实心轮胎，单个轮胎承载≥1000kg。

6、储存支脚：固定于刷头两侧，非工作状态下，只需拔下固定插销即可将滚刷固定储存(长时间存放有效的保护刷丝钢丝不被折弯变形)。工作状态下，可直接将支脚收回并固定于罩体上。

三、滚刷刷毛说明

1、刷毛材质：纯塑刷毛加曲线钢丝，刷苗采用进口聚丙烯材质，单根刷毛抗拉强度≥1000N。

2、刷毛处理工艺：单根刷丝表面采用波纹处理工艺，弹性好，具有抗折断性能. 。

3、耐用性强：两种以上材质组合刷丝，清扫彻底，使用寿命长。

四、液压马达说明

1、马达安装连接方式：液压马达与刷轴中间连接方式采用尼龙六边形联轴器软连传动，这样连接可兼有补偿两轴之间由于制造安装不**、工作时的变形或热膨胀等原因所发生的偏移（包括轴向偏移、径向偏移、角偏移或综合偏移）；以及缓和冲击、吸振。还可以防止急停造成马达和传动轴损坏及长时间工作发烫。雪滚可以长时间连续作业。

2、两侧外探部分有成型钢板保护，两侧外探部分共200mm。

3、双侧马达**工作扭矩：≥1780N·m。

4、进出油管采用快速液压接头，不使用的除雪滚刷的季节储备时拆卸时方便。

五、主要特点说明：

1、适配性强：可与多种汽车底盘配套使用，采用除雪铲、扫雪滚刷可互换的快速连接机构，扫雪滚刷与车辆的安装及拆卸简单方便，作业安全可靠。

2、操作简便：驾驶室内可操作扫雪滚刷进行各种动作（调整抛雪方向，雪滚起卧等），方便快捷。

3、性能优越：采用实芯高承载力的耐磨支撑轮，大大提高扫雪机的可靠性，刷毛离地高度、接地比均可任意调整，提高作业效率，效果更优。

4、作业简便：作业装置偏转、升降灵活安全，操作**可调，不影响原车辆载体功能或性能。

5、滚刷前设有可调节角度的挡雪板，一方面有效的阻止雪的飞溅遮挡操作者视线，确保安全作业工作,另一方面可以调整除雪时的喷射角度，提高除雪清洁效果及除雪效率。

6、安装特制取力器、**动力液压站，不影响安装车型其他功能。

（二、）12立方撒布机技术参数

HL-SB12撒布机

1）、用途：融雪剂撒布机是现代化城市环卫、高等级公路、城市道路、机场、广场、风景区、融雪、融冰、撒布融剂（盐）的高效维护设备。

2）、技术参数：

编号	项目	规格
1	料箱容积	12m³
2	撒布宽度（融雪剂）	2~12 m之间可任意调节
3	撒布剂量（融雪剂）	5～80g/m²
4	作业温度	≥-40℃
5	**撒布速度	≥60km/h
6	撒布盘直径	550mm
7	外形尺寸	5600×2200×1850mm（±50）

3）、结构特点：

3.1）、料箱容积为12m³，整机及料斗内外均采用碳钢板结构，采用涂装底层磷化、中层涂装、面漆耐酸碱涂装，达到三级防腐处理。撒布盘为不锈钢材质，离地高度可进行调节，撒布方向可调控料仓采用碳钢材料制作。撒布机输送装置**料斗、料仓的材料经过防腐处理，料仓的防腐处理采用涂装底层磷化、中层涂装、面漆耐酸碱涂装高温烘烤，达到三级防腐处理；与融雪剂、盐能接触的部件采用特殊耐腐蚀材料，盐雾试验≥120h，高强度抗腐蚀。

3.2）、料仓上盖有网栅，可有效过滤大块融雪剂；料仓顶部装有遮盖帆布，帆布的打开和关闭方便自如，操作人员可在地面操作，大大的提高了工作效率，能有效防止雨、雪进入料仓；

3.3）、撒布机料仓上部配有开合自如的遮挡篷布、过滤安全网。输料采用链条刮板传送，链条上方设有倒V装置，可防止物料后溢。撒布机后部配有作业箭头导向及照明指示灯，极其方便，保证作业安全。

3.4）、撒布系统采用干式圆盘撒布器，并且具有对称及非对称撒布功能及余料清空功能，撒布器对地高度可调（主要用于不同高度货箱）。

3.5）、操控系统采用驾驶室内一体化**器**，启动、停机、撒布功能键集中设置，操作简单便捷。电磁比例阀调节器，可**撒布量及撒布范围，多档位调节，出料口大小电动调节。安装有料空报**装置,当箱体内的融雪剂抛撒完后,驾驶室内料空报**器。

3.6）、每角有挂钩，方便搬运撒布机；撒布播盘和出料槽可方便拆卸、安装，以便对箱体内剩余物料进行清理，方便撒布机在非使用季节存放。

3.7）、驾驶室内完成各项操作，采取机、电、液一体化**方式，保证操作的简便性及**的可靠性，可在-40°的低温下工作。

3.8）、撒布机关键部件选装：如液压马达采用丹麦丹弗斯液压马达、FAST快速接头、美国派克密封件等。

3.9）、固体融雪剂料箱

（1）焊接

①不同容积有不同的框架以确保物料均匀的分布于车辆上

②低**长型钢结构设计

③两侧连续焊接

④薄板焊到两侧上

⑤钢板通过喷砂处理

⑥标准固**给不同的装卸设备提供方便

（2）油漆/喷涂

①钢板预处理再加上磷化处理以确保油漆的良好粘结

②底漆为两层的环氧树脂

③环保，无铅油漆RAL2011

④输送装置电泳工艺

⑤整机喷砂工艺。

⑥整机喷塑烘烤。
